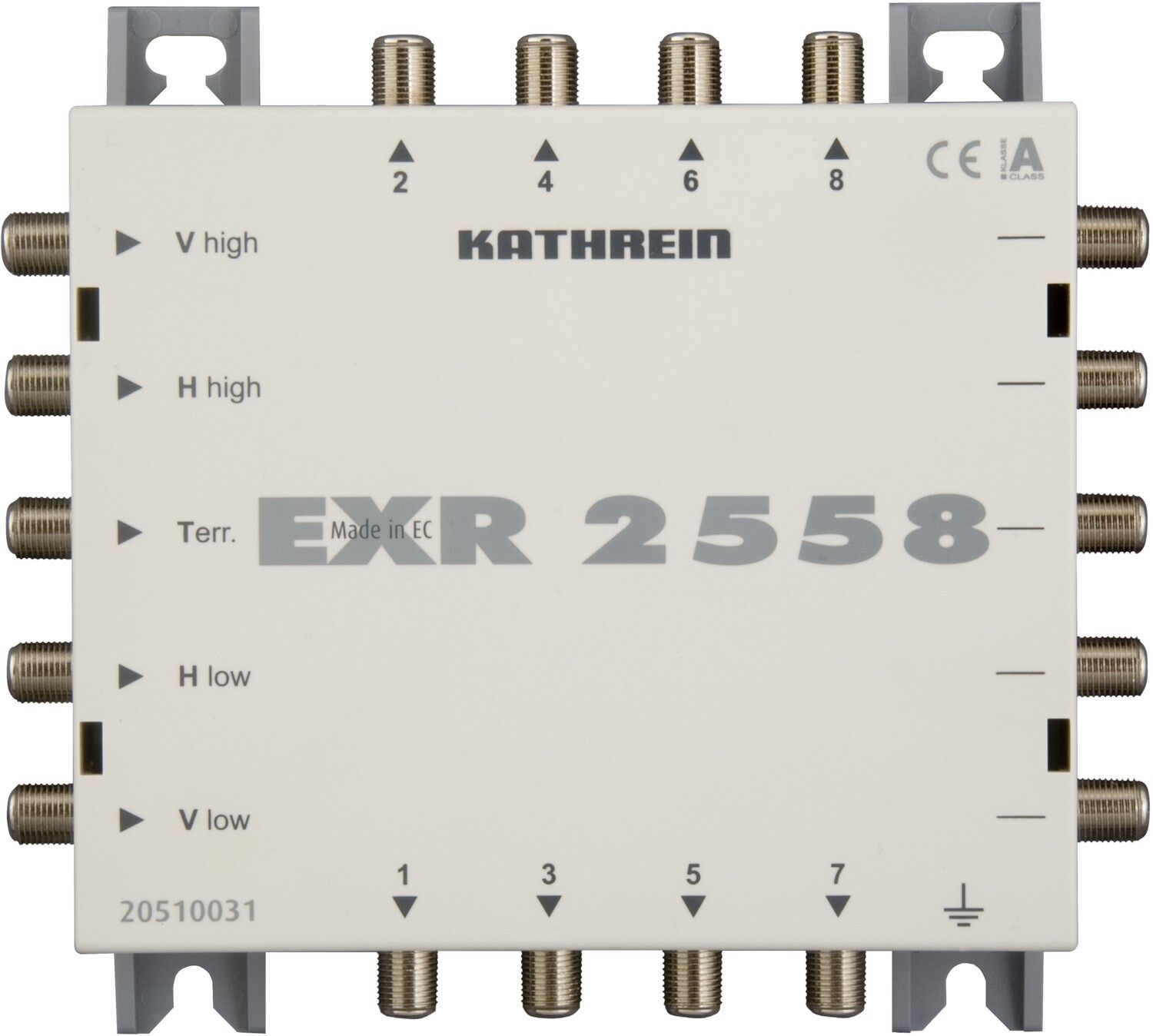

Kathrein EXR 2558 Umschaltmatrix 5 Eingänge 8 Ausgänge pass
Art. NR: 1006225
- Preemphase zum Entzerren der Kabeldämpfung integriert
- Es können bis zu acht EXR 2554/2558 kaskadiert werden
- Kaskadierfähiger Multischalter zur Verteilung von vier Sat-Ebenen und terrestrischer Signale auf acht Receiver
- Unabhängige Wahlmöglichkeit horizontal/vertikal, low/high von jedem Receiver
- Umschaltung erfolgt über das Koaxialkabel mit 14/18 V und 0/22 kHz-Signalfrequenz
- Integrierter Verstärker für geringe Anschlussdämpfungen im Sat-Bereich
- Multischalter, Durchgang, zur Anlagenerweiterung um jeweils acht Anschlüsse
Auf Lager, Lieferung in 1-3 Tagen

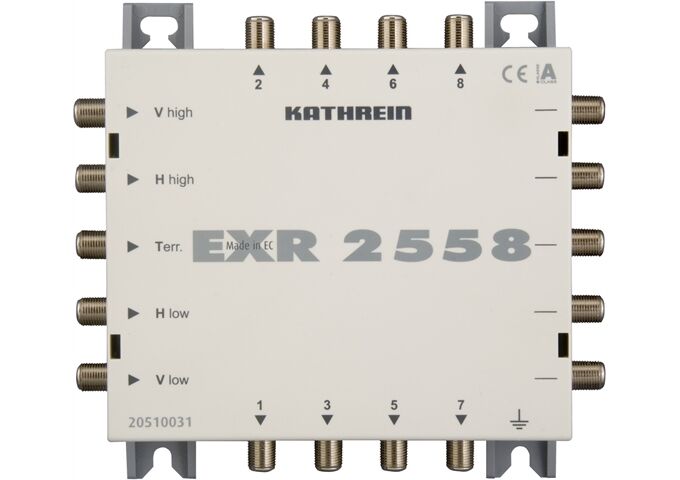

Kathrein EXR 2558 Umschaltmatrix 5 Eingänge 8 Ausgänge pass
Produkttyp
Umschaltmatrixaktiv
Leistungseigenschaften
Frequenzgang-Untergrenze, terr. (MHz)5
Frequenzgang-Obergrenze, terr. (MHz)862
Frequenzgang-Untergrenze, SAT(MHz)950
Frequenzgang-Obergrenze, SAT (MHz)2150
max. Betriebsausgangspegel, SAT (dBµV)109
Durchgangsdämpfung, terr. (dB)3,5
min. Umgebungstemperatur (-°C)20
max. Umgebungstemperatur (+°C)55
22 KHz Schaltfrequenzja
min. Durchgangsdämpfung, SAT (dB)1
max. Durchgangsdämpfung, SAT (dB)2,5
Entkopplung, SAT (dB)25
Entkopplung, terrestrisch (dB)40
0 KHz Schaltfrequenzja
min. Anschlussdämpfung, terr. (dB)18
max. Anschlussdämpfung, terr. (dB)20
min. Anschlussdämpfung, SAT (dB)5
max. Anschlussdämpfung, SAT (dB)0
LNC-Schaltspannung 14/18 Vja
Ausstattung & Technik
integrierter Signalverstäkerja
Stromaufnahme pro Teilnehmer (mA)20
Schnittstellen
Anzahl SAT-Antennen Eingänge4
Anzahl terrestrischer Antennen-Eingänge1
Anzahl der Teilnehmerausgänge8
Konstruktionsmerkmale
Umschaltmatrixaktive Umschaltmatrix
Anzahl SAT-Antennen Eingänge4
Anzahl terrestrischer Ant.-Eingänge1
Anzahl Teilnehmerausgänge8
kaskadierfähiger Umschalterja
integrierter Signalverstäkerja
Gehäuseeigenschaften
Breite (cm)16
Höhe (cm)4,3
Tiefe (cm)14,8
Leistungsaufnahme/Spannungsversorgung
Stromaufnahme pro Teilnehmer (mA)20
